Клапан

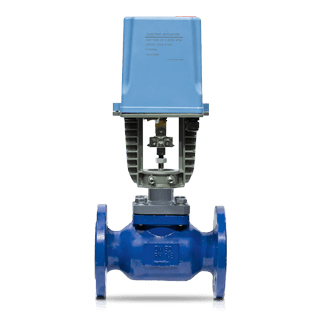

1.17-DN15-Кв-1.1132-СЧ-1,6-1-150-У Клапан
Назначение
В зависимости от размера заказа предоставляются скидки
Клапан 1.17-DN15-Кв-1.1132-СЧ-1,6-1-150-У является аналогом ведущих европейских производителей.
Клапан 1.17-DN15-Кв-1.1132-СЧ-1,6-1-150-У достоинства:
- Изменение расходной характеристики без демонтажа изделия. Плунжер, который можно заменить, даёт возможность пользоваться одним клапаном с различными пропускными параметрами, а также заменять внутренние элементы без разбора конструкции.
- Разгруженная конструкция с ду 15. В клапане зрк 25ч945п / 25кч945п с электроприводом благодаря наличию затвора с камерой, разгруженной по давлению, можно работать с приводами более низкой мощности. Такой симбиоз положительно сказывается на долговечности и надежности изделия, повышает энергоэффективность изделия.
- Укороченный ход штока (от 5 до 10 мм), сокращает время закрытия клапана.
- Отвечает за такие задачи, как запирание и регулировка. Клапан запорно-регулирующий 25ч945п / 25кч945п имеет уровень герметичности – А (согласно ГОСТ 9544).
- Уплотнение штока гарантирует работу клапана без протечек не менее 5 лет. Средний срок службы уплотнительной гайки 10 лет. Не требует дополнительного обслуживания.
| Деталь | Материал |
|---|---|
| шток | СТ40Х13/95Х18 |
| поршень | СТ40Х13/95Х18 |
| плунжер | СТ 20Х13 |
| седло | СТ 20Х13 |
| корпус | СЧ 20 / ВЧ 40 |
| крышка | СТ 20Л |
| уплотнение в затворе | Металл-PTFE |
| уплотнение штока | Резино-фторопластовое |
| Условный проход DN | 15 | 20 | 25 | 32 | 40 | 50 |
|---|---|---|---|---|---|---|
| Условная пропускная способность, Kvy, м3/ч* |
0,25 0,4 0,63 1 1,6 2,5 |
1,6 2,5 4,0 6,3 |
1,6 2,5 4,0 6,3 10 |
6,3 10 16 |
10 16 25 |
10 16 25 32 40 |
| Ход штока, мм, ± 5% | 5 | 7 | 10 | |||
| Характеристика регулирования | Линейная, равнопроцентная**, параболическая** | |||||
| Коэффициент начала кавитации, Z | 0,6 | |||||
| Протечка через закрытый клапан, % | Класс А по ГОСТ 9544; ГОСТ Р 54808 | |||||
|
Условное давление PN, МПа |
1,6; 2,5 | |||||
| Рабочая среда | Вода, воздух или водный раствор этиленгликоля | |||||
| Температура рабочей среды, оС | до +150 | |||||
| Присоединение к трубопроводу | Фланцевое (исполнение 1,2,3 по ГОСТ 12815-80) | |||||
| Температура окружающей среды, оС | -5…+55 | |||||
* - возможны поставки с нестандартными значениями Kvs/Kvy.
** - стандартное исполнение - линейное. Равнопроцентное - по запросу
Клапаны оснащены электроприводом МЭП ТЭРМ 320
Питание механизмов осуществляется переменным током частотой (50±1) Гц и напряжением от 203 до 253 В.
Потребляемая мощность - не более 5 В·А.
Масса механизма - не более 2,3 кг.
Условия эксплуатации:
- температура окружающего воздуха от минус 30 до плюс 50 °С;
- относительная влажность воздуха не более 95 % при температуре 35 °С;
- атмосферное давление от 86 до 106,7 кПа.
|
Исполнение механизма |
МЭП ТЭРМ - 320/133-20 |
|
Номинальное усилие, Н |
600 |
|
Максимальное усилие, Н |
750 |
|
Полный ход, мм |
20 |
|
Номинальное время, с |
109 |
|
Средняя скорость, мм/мин |
11 |
