Регулятор давления прямого действия

Регулятор перепада давления воды

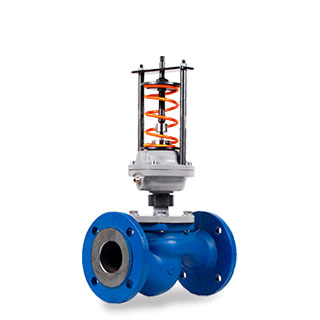

РА-М 220 DN15 Регулятор перепада давления воды

Регулятор перепада давления воды

Назначение

РА-М 220 DN15 Регулятор перепада давления воды.

Арт: РА-М 220 DN15

Регулятор перепада давления воды осуществляет автоматическое поддержание перепада давления на каком-либо гидравлическом сопротивлении, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения, а также предохраняет арматуру объекта от резких перепадов давления. Регулятор перепада давления воды РА-М 220 DN15 предназначен для установки в системах тепловодо-снабжения на холодную и горячую воду, раствор этиленгликоля, нефтепродукты (ДТ)* с температурой не более ...Подробнее

В зависимости от размера заказа предоставляются скидки

Регулятор перепада давления воды осуществляет автоматическое поддержание перепада давления на каком-либо гидравлическом сопротивлении, в том числе между подающим и обратным трубопроводами теплоносителя в системах теплоснабжения, а также предохраняет арматуру объекта от резких перепадов давления.

Регулятор перепада давления воды РА-М 220 DN15 предназначен для установки в системах тепловодо-снабжения на холодную и горячую воду, раствор этиленгликоля, нефтепродукты (ДТ)* с температурой не более 150° С и номинальным давлением не более 1,6 МПа (16 атм).

Регулятор перепада давления воды РА-М 220 DN15 технические характеристики

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150	200
Условная пропускная способность, Kvy, м³/ч	0,16 0,25 0,4 0,63 1,0 1,6 2,5 3,2 4,0	1,6 2,5 4 6,3	1,6 2,5 4,0 6,3 8 10	6,3 10 16	10 16 20 25	10 16 25 32 40	25 40 50 63	40 63 80 100	63 100 125	100 125 160	160 280	250 360 450 630
Давление номинальное PN, МПа	1,6
Температура рабочей среды, ^оС	-15…+150
Диапазон настройки давления регулятора, МПа (кгс/см2)	0,01..1,2 (0,1..12)
Номер диапазона настройки стабилизирующего давления	0 – от 0,01 до 0,1 МПа (цвет пружины – СЕРЫЙ) 1 – от 0,04 до 0,16 МПа (цвет пружины – ЖЕЛТЫЙ) 2 – от 0,1 до 0,4 МПа (цвет пружины – КРАСНЫЙ) 3 – от 0,3 до 0,7 МПа (цвет пружины – СИНИЙ) 4 – от 0,6 до 1,2 МПа (цвет пружины – ЧЕРНЫЙ)
Зона пропорциональности, %, не более	6
Зона нечувствительности, %, не более	2,5
Постоянная времени, сек, не более	25
Относительная протечка, %, не более	0,05 от Kvy
Присоединение к трубопроводу	фланцевое (исполнение 1 по ГОСТ 12815-80)
Температура окружающей среды, ^оС	-5…+55

Габариты

Диаметр номинальный DN	15	20	25	32	40	50	65	80	100	125	150	200
L,мм	130	150	160	180	200	230	290	310	350	400	480	600
H1, мм	535	545	575	595	600	610	625	630	660	690	740	1200
Масса, кг, не более	10	11,5	14	18	20	22	32	38	45	50	60	140

Материалы

Деталь	Материал
Корпус	Сталь 20
Мембранная коробка	Сталь 20
Мембрана	EPDM
Седло	СТ 20Х13
Плунжер	СТ 20Х13
Пружина	60С2А
Винт регулировочный	Сталь 45
Шток	СТ 40Х13
Уплотнение штока	Резино-фторопластовое

Комплектация

Обозначение регулятора	Обозначение комплекта	Состав комплекта	Кол-во
Регулятор перепада давления (РА-М)	МК-1.1	Адаптер G1/2" x G1/4>>	2
		Врезное кольцо	4
		Затяжная гайка	4
		Корпус G1/4>>	2
		Корпус М12 х 1,5	2
		Трубка медная	1,5; 0,5 м
Регулятор давления "После себя" (РА-А) Регулятор давления "До себя" (РА-В)	МК-2.1	Адаптер G1/2" x G1/4>>	1
		Врезное кольцо	3
		Затяжная гайка	3
		Корпус G1/4>>	1
		Корпус М12 х 1,5	2
		Трубка медная	0,5; 0,3 м
