Клапаны КПСР серии 400 для сложных сред и технических процессов
Применение
Клапаны КПСР серии 400 для сложных сред и технических процессов применяются в различных технологических процессах нефтеперерабатывающей, нефтяной, химической, металлургической и других отраслях промышленности для герметичного перекрытия или регулирования расхода и давления жидких, газо- и парообразных рабочих сред, а также обеспечения безопасной эксплуатации трубопроводов и оборудования в трубопроводных системах.
Односедельные проходные Клапаны КПСР серии 400 для сложных сред и технических процессов являются оптимальным решением для большинства технологических процессов различных областей промышленности, благодаря долговременной герметичности седла, простоте обслуживания, надежной конструкции и широкой гамме конструкционных материалов.
Клапаны КПСР серии 400 для сложных сред и технических процессов. Руководство по эксплуатации
Клапаны КПСР серии 400 для сложных сред и технических процессов.
При подборе изделий технологической серии (серии 400) мы применяем индивидуальный подход к каждому поступающему заказу. Это позволяет подбирать оптимальные характеристики изделий под требования заказчика.
* возможно изготовление клапанов с DN более 200мм по запросу заказчика.
Особенности клапанов КПСР для технологических процессов
Широкий диапазон применимых для клапана рабочих сред (в том числе агрессивных)
Применение антикавитационных и антишумовых устройств в конструкции клапана для тех.процессов в зависимости от запросов заказчика
Разгруженная или неразгруженная по давлению конструкция клапана
Возможность функции запирания и регулирования. Клапаны технологической серии могут иметь уровень герметичности вплоть до класса А / класса VI (согласно ГОСТ 9544).
Взрывозащищённое исполнение клапана (группа II по ГОСТ 31441.1)
Клапаны имеют сертификат на сейсмостойкость до 9 баллов по шкале MSK-64
Возможно исполнение клапана с рубашкой обогрева
Стеллитовое упрочнение рабочих поверхностей

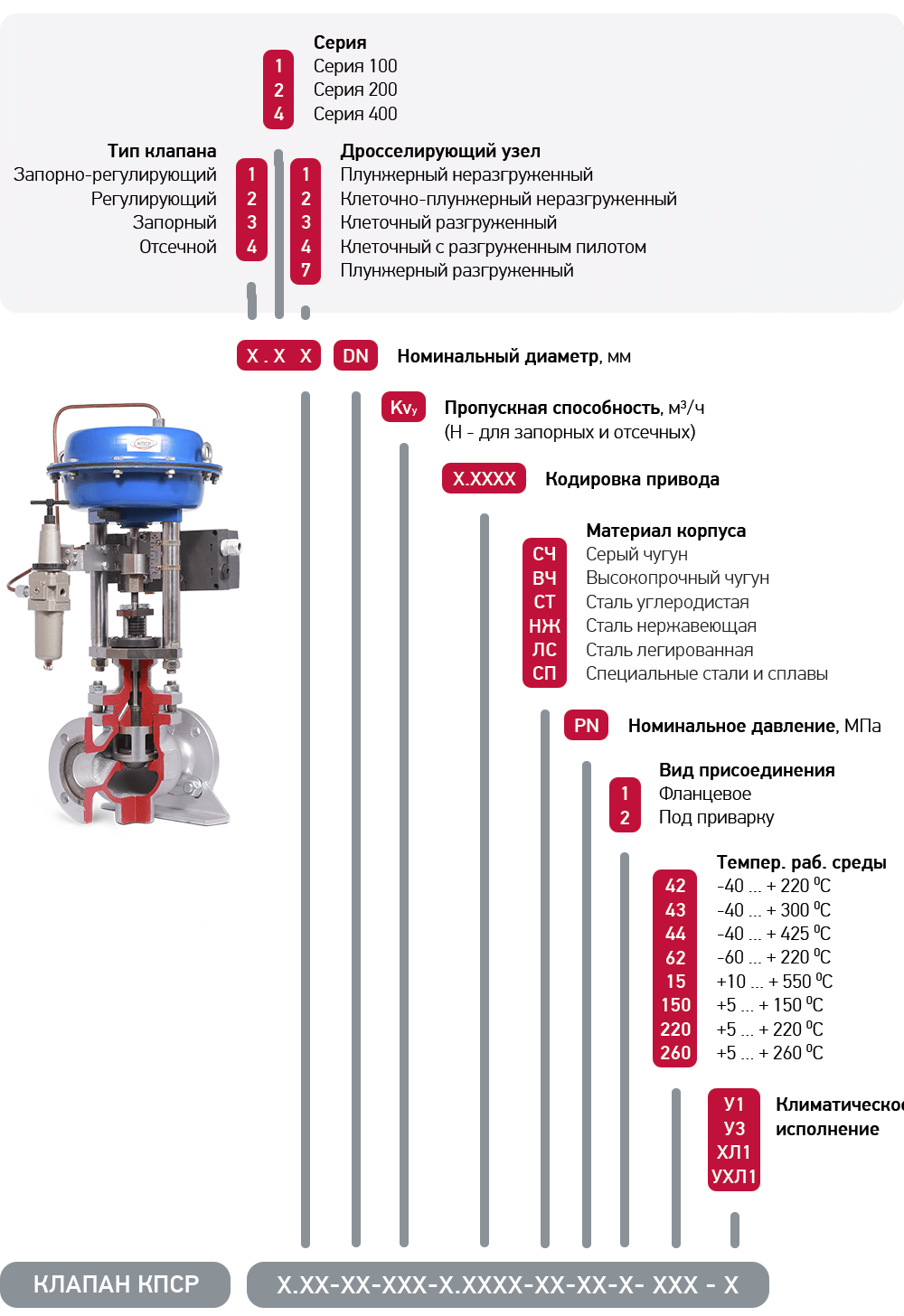

Расшифровка маркировки клапанов КПСР
Пример расшифровки маркировки клапана КПСР
КЛАПАН КПСР 2.42-50-16-0-СТ-1,6-1-42-У1
* DN > 200 мм — по запросу
** изготовление составных частей изделий из других материалов по запросу заказчика согласно опросного листа
Условная пропускная способность, Кv, м³/ч
* значения после черты указаны для разгруженной конструкции клапана
** возможно изготовление клапанов с нестандартным Kvу по требованию заказчика
Пропускная характеристика*
- Линейная (по умолчанию)
- Равнопроцентная
- Параболическая
Клапаны могут комплектоваться электрическим приводом (ЭИМ), пневматическим приводом (МИМ), ручным приводом или поставляться отдельно без исполнительного механизма.
Ниже представлены производители приводов, которые мы наиболее часто устанавливаем на готовые изделия. Однако клапаны могут также комплектоваться моделями приводов других производителей по запросу заказчика.
Электрические
Пневматические
Ручные
В перечне ниже указаны наиболее часто встречающиеся среды. Перечень является справочным и не полным. Возможности завода позволяют изготавливать клапаны на любые среды, неагрессивные к материалам изделий.
Применение арматуры на конкретную среду подлежит обязательному согласования с производителем.
Нефтепродукты
Пар и газы
Растворители и органические в-ва
Водные растворы, рассолы
Кислоты неорганические
